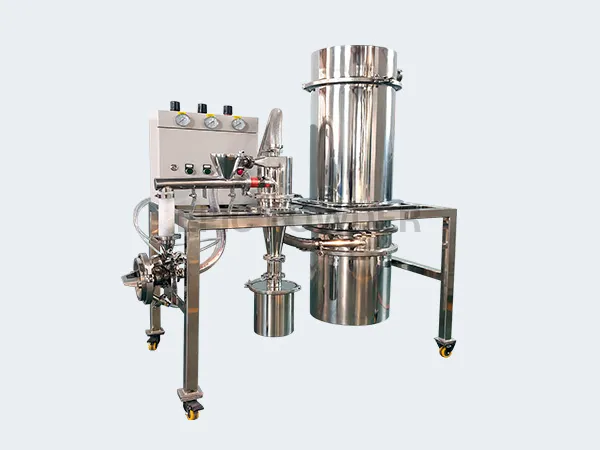

Molino de chorro de aire opuesto de lecho fluidizado

Adecuado para la molienda de materiales de alta dureza, pureza y alto valor añadido.

El molino de chorro de aire opuesto de lecho fluidizado incorpora micronización en fase densa mediante chorros libres turbulentos, en combinación con una clasificación centrífuga de aire de alta eficiencia dentro de una carcasa común. Esta combinación permite una mejor trituración mediante un impacto de partícula con partícula de alta probabilidad para su rotura y un alto grado de dispersión de partículas para una mejor separación.

Principio de funcionamiento

Molino de chorro de aire opuesto de lecho fluidizado: Tras filtrar y secar el aire comprimido, se pulveriza a alta velocidad en la cámara de molienda a través de la boquilla Laval. En la intersección de múltiples flujos de aire a alta presión, los materiales chocan, se frotan y se cizallan repetidamente para su trituración. Los materiales triturados ascienden con la succión del ventilador. El flujo de aire se dirige a la zona de clasificación. Gracias a la potente fuerza centrífuga generada por la turbina de clasificación giratoria de alta velocidad, se separan los materiales gruesos y finos. Las partículas finas que cumplen con los requisitos de tamaño de partícula ingresan al separador ciclónico y al colector de polvo a través de la rueda de clasificación para su recolección, mientras que las partículas gruesas descienden a la zona de trituración para continuar su trituración.

Características y beneficios

Pulverización a baja temperatura sin medio, especialmente adecuada para materiales termosensibles de bajo punto de fusión.
Control preciso del tamaño de partícula; tamaño de partícula disponible D50: 1~25 μm.
Molienda en un sistema completamente cerrado, sin polvo, silencioso, limpio y respetuoso con el medio ambiente.
El fresado por chorro es una forma eficiente de moler o micronizar diversos productos químicos, polímeros, cerámicas y otros materiales friables.
Los productos abrasivos y sensibles a la temperatura se pueden moler finamente con mínima contaminación.
Su diseño simple, fácil de limpiar y económico ofrece un control preciso del tamaño máximo con distribuciones de tamaño estrechas en el rango de tamaño del 95 % < 5 μm al 95 % < 70 μm. Se utilizan celdas de carga para controlar con precisión la carga del molino para una eficiencia de molienda óptima y/o un control preciso de la distribución del tamaño del producto.

Parámetros técnicos

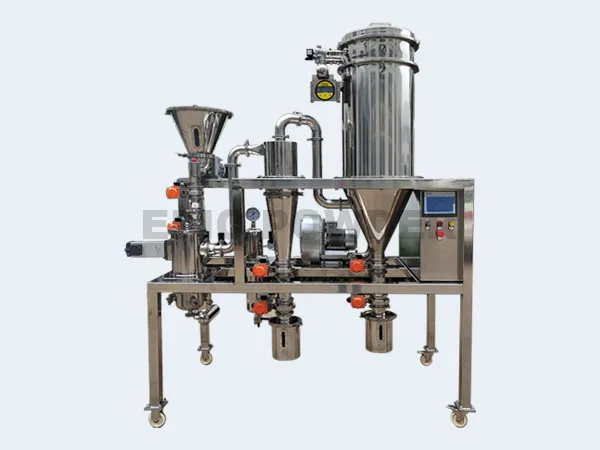

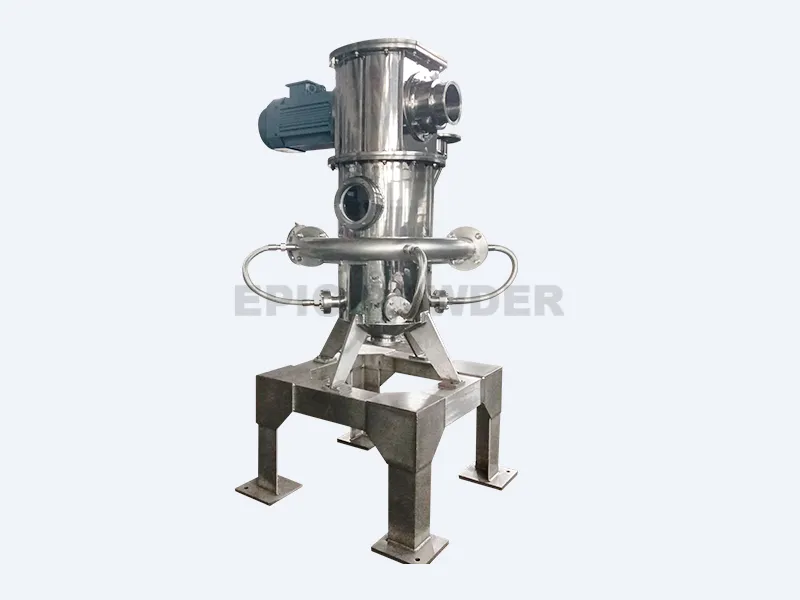

Parámetros técnicos del molino de chorro de aire opuesto de lecho fluidizado horizontal / Fresadora de chorro MQW

MODELO	MQW03	MQW06	MQW10	MQW20	MQW30	MQW40	MQW60	MQW80	MQW120	MQW160	MQW240
Tamaño de alimentación (mm)	<1	<2	<2	<3	<3	<3	<3	<3	<3	<3	<3
Capacidad de producción (kg/h)	0.3~10	10~150	20~300	40~600	100~900	200~1200	500~2000	800~3000	1500~6000	2000~8000	4000~12000
Tamaño de partícula (D97:μm)	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45
Motor clasificador (kW)	2.2	3	5.5/7.5	7.5/11	11/15	15/7.5x3	7.5x3	11x3	15x3	15x4	15x6
Consumo de aire (m³/min)	3	6	10	20	30	40	60	80	120	160	240
Presión de aire (Mpa)	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1

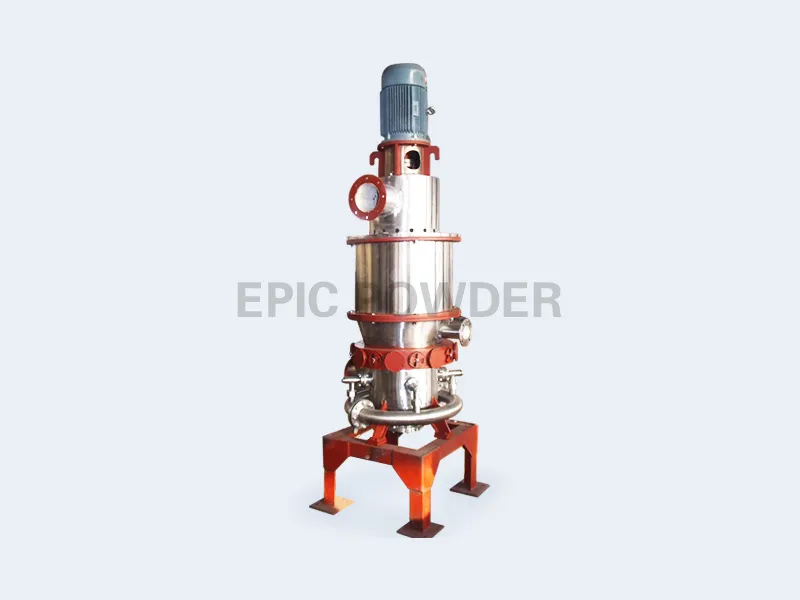

Parámetros técnicos del molino de chorro de aire opuesto de lecho fluidizado vertical MQL

MODELO	MQL03	MQL06	MQL10	MQL20	MQW30	MQW40	MQW60	MQW80	MQW120	MQW160	MQW240
Tamaño de alimentación (mm)	<1	<2	<2	<3	<3	<3	<3	<3	<3	<3	<3
Capacidad de producción (kg/h)	1~10	10~150	20~300	40~600	100~900	200~1200	500~2000	800~3000	1500~6000	2000~8000	4000~12000
Tamaño de partícula (D97:μm)	6~150	6~150	6~150	6~150	6~150	8~150	8~150	8~150	8~150	8~150	8~150
Motor clasificador (kW)	4	4	5.5	7.5	7.5	11	18.5	18.5	30	45	55
Consumo de aire (m³/min)	3	6	10	20	30	40	60	80	120	160	240
Presión de aire (Mpa)	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1
